Wiring pemasangan KGS sensor sentuh Yamaha Scorpio z

Wiring pemasangan KGS sensor sentuh Yamaha Scorpio z

Alarm Sensor Magnet

Alarm Sensor Magnet

Kunci Rahasiah Motor Sensor Sentuh

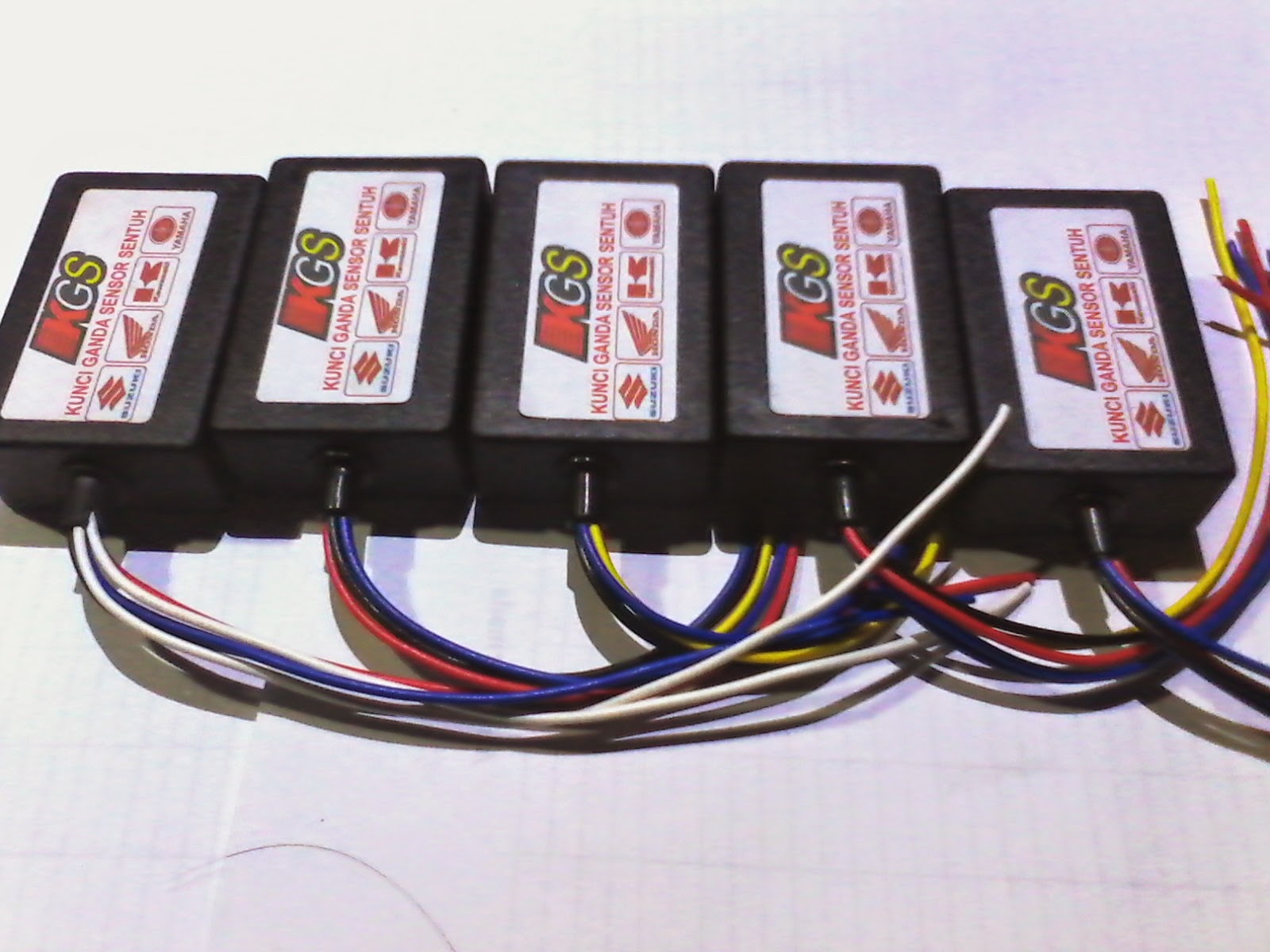

Kunci Rahasiah Motor Sensor Sentuh   KGS 001



TANPA PIN
TANPA REMOTE
TANPA KARTU
TANPA MAGNIT
TANPA SAKLAR MANUAL
TIDAK MERUSAK ACCU
Pengaman Motor dengan Sensor Sentuh AutoLock System, Pengaman tanpa saklar, tombol, switch, keypad atau perubahan apapun secara fisik pada motor anda, Maling tidak akan tau motor anda dilengkapi dengan alat canggih ini.

cara kerja :
sebelum sensor di sentuh, Pada waktu kunci kontak dalam keadaan on oleh kunci asli ataupun dipaksa on pake kunci Leter T, kelistrikan motor mati total baik itu lampu netral, klakson maupun elektrik starter, seperti kunci kontak dalam posisi off.
SATU TITIK SENTUHAN
Dengan satu titik sentuhan unik menjadi sangat sulit ditebak. jauh lebih aman
CUSTOMIZE
Anda dapat menentukan sendiri dimana letak titik sentuhan dan dapat dipindah-pindah kapanpun anda mau.
AUTOLOCK SYSTEM
Kunci kontak posisi OFF Motor Otomatis terlindungi. Anda tidak akan lupa/ repot mengamankan motor. padasaat posisi kontak motor OFF alat tidak menggunakan energi accu ( tidak merusak/ mengganggu accu)
padasaat posisi kontak motor OFF alat tidak menggunakan energi accu ( tidak merusak/ mengganggu accu)
PEMASANGAN MUDAH
ada petunjuk pemasangan KGS. Tidak merubah sistem kelistrikan motor anda, cukup dengan cabut pasang soket yang sudah ada
Lebih awet dan tahan lama
SEGERA DI ORDER: Sangat aman untuk motor anda, dimana saat ini kejahatan begitu banyak mengintai kita. barang dibuat setelah ada order, karena kami tidak mau stock komponen terlalu banyak.
Kunci ganda yg aman.
dengan satu sensor sentuh, bisa juga di aplikasikan menggunakan alarem, untuk semua jenis motor yg masih pake aki.
untuk anda yg mau pasang lalat ini ...??

HARGA : 85rb / pcs ; belum termasuk ongkir
ALAMAT RUMAH
jl.noenoeng tisnasaputra dekat kantor bale wiwitan / SMKN 2 Tasikmalaya
minat hub : 08982762476

Menbuat pengaman motor dgn saklar sentuh jari

Menbuat pengaman motor dgn saklar sentuh jari

Apakah anda pernah kehilangan sepeda motor hanya karena hal sepele ???
Misalnya: Saat parkir lupa mencopot Kunci Kontak dan akhirnya sepeda motor anda amblas dibawa lari orang !
Inilah solusinya: buat sendiri “Pengaman Sepeda Motor”...sederhana-murah-mudah dirakit dan tentu saja sangat bermanfaat !
Klik dulu foto skema dan pahami sampai habis keterangan dibawah ini.

Sebelum anda merakitnya ada satu syarat yaitu: punya sepeda motor dan Aki(Accu)nya masih normal !
Keterangan:
*Prinsip Dasar cara kerja rangkaian ini adalah MMV(Monostable Multivibrator=Penggetar Ganda Tidak Stabil) saklar sentuh jari (Touch).
*Mematikan fungsi trigger(penyulut) pengapian yaitu CDI atau Pulser.
*Setelah Kunci Kontak On dan belum disentuh, kalau motor distarter baik secara Electric ataupun Manual mesin tidak mungkin bisa hidup, karena Relai kondisi Off dan jalur CDI/Pulser masih short/konslet ke Ground(Massa/Body).
Proses:
1. Buat rangkaian seperti skema diatas. Semua komponen usahakan rapat, Relai dibawah dan R,Tr dan lain-lain diatas PCB, cukup ukuran 2x3 cm.
2. Titik A adalah titik sentuh, beri kabel secukupnya tergantung penempatan anda dan ujung kabel sembunyikan sesuai selera, biasanya di Dashboard plastik dekat Stang sebelah kiri, usahakan sekecil mungkin agar tidak diketahui orang lain !
3. Titik Out sambungkan ke kabel CDI disekitar kunci kontak atau Pulser.
4. Led kontrol tempatkan di panel sekitar Speedometer agar mudah dilihat, setalah kunci kontak On dan titik A disentuh Relai bekerja dan Led akan menyala, sepeda motor bisa di starter !
Nilai komponen:
R1=220k, R2=1k, R3=2k2, Q1=Tr 9012, Q2=Tr 9013/14, RE=Relay 12v...
NB: Setelah sentuh sekali Relai berfungsi dan sentuh berikutnya tidak akan berfungsi kecuali kunci kontak ke posisi Off = Relai juga Off !!!
